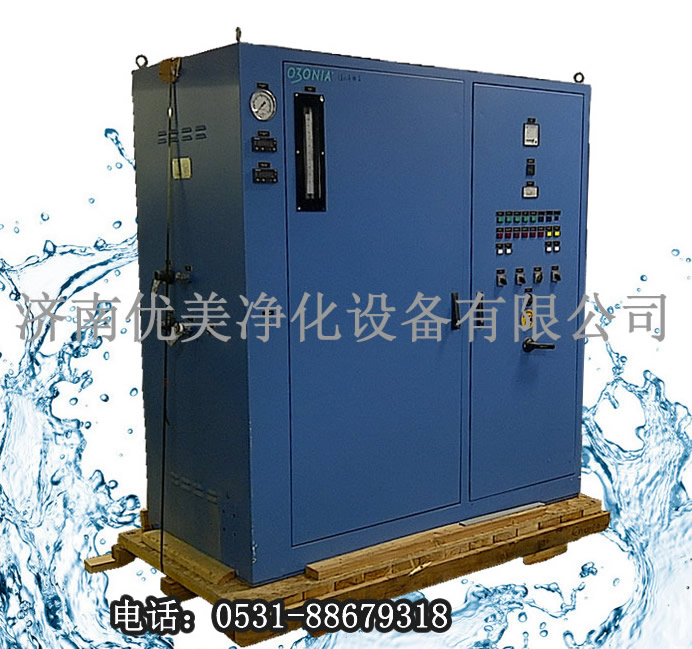

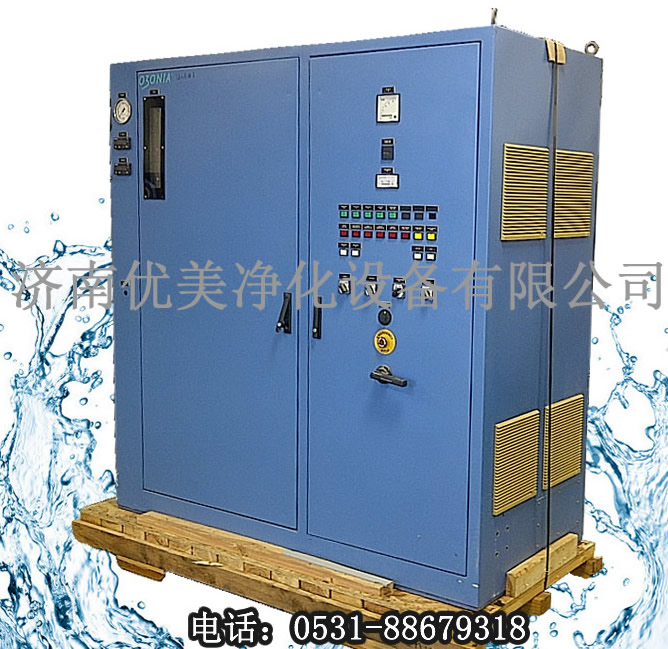

1.臭氧发生器由1台臭氧放电室、1套臭氧专用中频高压电源以及控制系统组成。
2.臭氧放电室是安装臭氧发生单元的装置。臭氧发生单元是组成产生臭氧的最基本元件，包括电极和介质管。电极是与具有不同电导率的媒质形成导电交接面的导电部分，在臭氧发生单元中系指分布高压电场的导电体；介质管是基本电磁场性能受电场作用而极化的物质所构成的零、部件，在臭氧发生单元中系指位于两电极间，造成稳定的辉光放电的绝缘体。
3.臭氧放电室,外电极系不锈钢制造，臭氧发生单元呈蜂窝状排布，采用专利DTA非玻璃放电体,高压电极和介质管为一体化结构，在高压电极表面烧结搪瓷介电层。每个臭氧发生单元带有独立的高压熔断器，保证了放电室整体正常、可靠、有效的工作。
4.臭氧电源是将输入工频电源转化为中频高压电源的装置，也称为“供电单元”，使臭氧发生装置内形成高压电场。臭氧电源装置主要包括整流逆变电路、电抗器、高压变压器、控制装置及显示操作盘等。整流逆变电路将供电电源转换成辉光放电所要求的中、高频交流电源，经过高压变压器升压后，中频高压电源输送到臭氧发生装置。
5.电源控制装置设计为单片机，采用CPU实行数字控制，设置自动软启动功能，臭氧电源装置按设定程序自动启动及关断。臭氧电源装置设置多重保护装置保证整机的可靠性和稳定性，并设计了用于整体保护的保护电路或安全回路。
6.臭氧发生器采用水冷却，通过满足质量要求的足量的冷却水有效地带走电晕放电时放出的热量，冷却水可循环使用并通过外部工艺降温。
7.发生器产量可根据用户实际需要进行调整，并具有多重保护功能，防止意外情况下，对发生器造成损坏。
|
空气源大型臭氧发生器参数列表 |
|||||||
|
型 号 |
臭氧产量 |
气 量 |
臭氧浓度 |
冷却水流量 |
功 耗 |
体 积 |
重 量 |
|
kg/h |
Nm3/h |
wt% |
m3/h |
kwh/kgO3 |
mm |
T |
|
|
YMD-1kg |
1 |
29-39 |
2-3 |
3-4 |
14-17 |
2100*900*1800 |
1.4 |
|
YMD-2kg |
2 |
52-77 |
2-3 |
6-8 |
14-17 |
2000*1800*1800 |
2.3 |
|
YMD-3kg |
3 |
77-115 |
2-3 |
9-12 |
14-17 |
2400*2100*1900 |
2.8 |
|
YMD-4kg |
4 |
105-155 |
2-3 |
12-16 |
14-17 |
3000*2100*1900 |
3.6 |
|
YMD-5kg |
5 |
130-195 |
2-3 |
15-20 |
14-17 |
3000*2400*2120 |
4.7 |
|
YMD-6kg |
6 |
155-230 |
2-3 |
18-24 |
14-17 |
3000*2600*2120 |
5.5 |
|
YMD-8kg |
8 |
205-310 |
2-3 |
24-32 |
14-17 |
3600*2700*2120 |
8 |
|
YMD-10kg |
10 |
260-390 |
2-3 |
30-40 |
14-17 |
3600*2800*2120 |
9.3 |
|
YMD-15kg |
15 |
390-580 |
2-3 |
45-60 |
14-17 |
4800*3200*2500 |
12 |
|
YMD-20kg |
20 |
515-775 |
2-3 |
60-80 |
14-17 |
4800*3600*2600 |
15 |
|
YMD-25kg |
25 |
645-970 |
2-3 |
80-100 |
14-17 |
4800*4000*2700 |
18.5 |
|
YMD-30kg |
30 |
775-1160 |
2-3 |
100-120 |
14-17 |
6000*4000*2700 |
21.5 |
|
YMD-40kg |
40 |
1030-1550 |
2-3 |
120-160 |
14-17 |
6000*4400*2800 |
23.5 |
|
YMD-50kg |
50 |
1290-1935 |
2-3 |
150-200 |
14-17 |
7200*4800*2900 |
27.5 |
|
氧气源大型臭氧发生器参数列表 |
|||||||
|
型 号 |
臭氧产量 |
气 量 |
臭氧浓度 |
冷却水流量 |
功 耗 |
体 积 |
重 量 |
|
kg/h |
Nm3/h |
wt% |
m3/h |
kwh/kgO3 |
mm |
T |
|
|
YMD-1kg |
1 |
7-10 |
7-10 |
1.5-2 |
7-10 |
1400*800*1700 |
1 |
|
YMD-2kg |
2 |
14-20 |
7-10 |
3-4 |
7-10 |
2100*900*1800 |
1.6 |
|
YMD-3kg |
3 |
20-29 |
7-10 |
5-6 |
7-10 |
2400*1600*1900 |
2.2 |
|
YMD-4kg |
4 |
27-39 |
7-10 |
6-8 |
7-10 |
2400*2100*1900 |
2.7 |
|
YMD-5kg |
5 |
34-49 |
7-10 |
8-10 |
7-10 |
3000*200*1900 |
2.9 |
|
YMD-6kg |
6 |
41-59 |
7-10 |
10-12 |
7-10 |
2400*2400*1900 |
3.3 |
|
YMD-8kg |
8 |
54-78 |
7-10 |
13-16 |
7-10 |
3000/3600*2300*2120 |
4.3 |
|
YMD-10kg |
10 |
68-98 |
7-10 |
17-20 |
7-10 |
3000/3600*2500*2120 |
5.5 |
|
YMD-15kg |
15 |
100-145 |
7-10 |
25-30 |
7-10 |
3600/4200*2700*2120 |
8 |
|
YMD-20kg |
20 |
135-195 |
7-10 |
30-40 |
7-10 |
3600/4800*2800*2120 |
9.5 |
|
YMD-30kg |
30 |
205-295 |
7-10 |
50-60 |
7-10 |
4800*3300*2500 |
13 |
|
YMD-40kg |
40 |
270-390 |
7-10 |
60-80 |
7-10 |
4800*3600*2600 |
17 |
|
YMD-50kg |
50 |
340-490 |
7-10 |
80-100 |
7-10 |
6000*3800*2700 |
19.5 |
